产品型号：

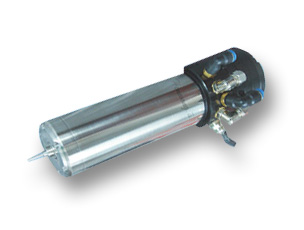

WF200B主轴
产品名称：
PCB钻孔主轴
产品介绍：
适用PCB孔径在0.1及以上孔径钻孔, 适用于油冷却，主轴采夹头绑定，提升了清洗夹头的方便性,夹头偏摆小。
外形尺寸 (單位：mm)
类型
L
L1
L2
D1
D2
参数
245
83
154
Φ73.5
Φ61.90
技术参数表
主轴型号
WF200B
最高频率（HZ）
3333
最高转速（RPM）
200000
最高电压（V）
200（3
～
）
****电流（A）
3.5（
～
）
马达功率（W）
500
序号
技术参数
1
锥面RUN-OUT(μm)
1.2
2
夹头打开最小气压（kg/cm 2）
5.5
3
夹头扭矩（N.cm）
≥130
4
轴向推力（Kgf）
≥18
5
轴向拉力（Kgf）
≥17
6
轴端静态偏摆（μm）
≤2.0
7
轴端动态偏摆（μm）
≤8.0
8
震动值（mm/s）
≤1.0
9
冷却系统水流量（L/min）
≥2.5
10
冷却系统水压力（kg/cm 2）
≥2.0
11
气浮系统气流量（L/min）
60～65
12
工作气压（kg/cm 2）
≥6.0
13
电机绕组绝缘电阻（MΩ)
≥500
14
电机绕组耐压试验(V/min)
1500V/1分钟
-
